产品概述

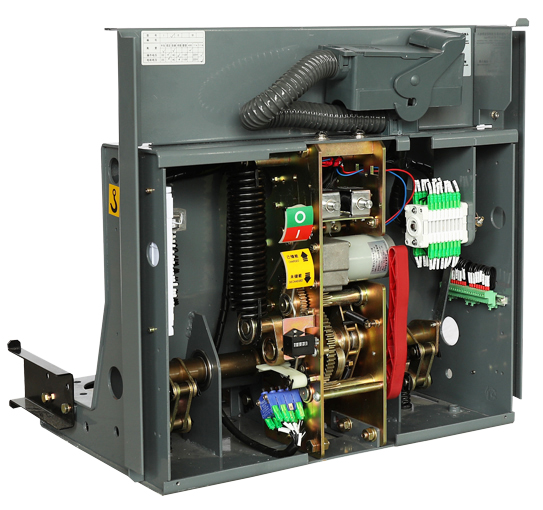

VS1模块化操动机构为模块化弹簧储能操动机构，断路器框架内装有合闸单元，一个或者数个脱扣电磁铁组成的分闸单元，辅助开关，功能及位置指示等部件;前方设有合、分按钮，手动储能操作,弹簧储能状态指示牌，合分位置指示牌等。

该模块化弹簧操动机构在原VS 1机构的基础上，对机构的配合特性、储能、脱扣部分进行了优化设计，使机构更加稳固、精巧，从而使断路器性能更加可靠。优化设计后的操动机构与-次回路配合特性，达到国际知名牌VD4、3AH的技术水平。

模块化机构与VS1机构相比具有以下特点:

1)储能部分由原VS1的链条传动改为齿轮传动，使传动更平稳、可靠,大大降低了噪音;

2)以不同的功能单元为分界纯正，实现全模块化的设计;

3)易损件无需专用工具实现快速更换;

4)内部零件严格进行工艺处理，在抗污以及耐腐蚀能力上有很大提升;

5)机构中传动轴、脱扣半轴采用特殊钢材,对部分零件进行了特殊表面处理，能满足各种恶劣环境的使用要求。

6)该断路器分、合闸电磁铁、电机更更换容易，使断路器维修方便。

外形尺寸示例图
